Signale, Stellwerke, Signalstörungen... u.s.w.

[Bat]

AW: Signale, Stellwerke, Signalstörungen... u.s.w.

Na ja ..., dafür kannst Du es nach dem Linksbogen bei Zeiten sehen ... und es ist ja das Einzige weit und breit ... und die Signalwerker können direkt drunter parken ... .

Nur Vorteile.



[Streckenstillleger]

AW: Signale, Stellwerke, Signalstörungen... u.s.w.

Habe auch so ein Foto,wußte einfach nur nicht wo das war.
Danke.



[Blocksignal]

AW: Signale, Stellwerke, Signalstörungen... u.s.w.

Völlig korrekter Signalstandort.
Gemäß den damals bei der DR gültigen "Grundsätzen für die Ausgestaltung der Sicherungsanlagen auf Hauptbahnen und den mit mehr als 60 km/h befahrenen Nebenbahnen" ist ein solcher Standort zulässig.

In 1.3. "Standort und Höhe der Hauptsignale" heißt es in 1.34:

Muss aus zwingenden örtlichen Gründen vom Mindestabstand der Hauptsignale (zur Gleismitte) abgewichen werden, so ist eine Rechtsstellung bis zu 10,00 m, eine Linksstellung bis zu 4,00 m zulässig.


Ich habe auch was entdeckt. :13:



Blocksignal



[Gallusrowdy]

AW: Signale, Stellwerke, Signalstörungen... u.s.w.

BK wo ist denn das?
und zu dem Bergener Sig.; die Schachbrettafel wird gerade vom Schachclub "rollender Roland" gebraucht



[Blocksignal]

AW: Signale, Stellwerke, Signalstörungen... u.s.w.

Das ist ein Montagefehler, die Weichensignale lassen sich um je 90 Grad versetzt montieren. Es war heiß, es war kurz vor Feierabend ...
Mittlerweile ist es richtig montiert.


Eine Schachbretttafel braucht es in Bergen (Rügen) nicht. Nur wenn es mehr als 10 m weiter rechts wären. Siehe 301.1401 (5)

Blocksignal



[Streckenstillleger]

Neues Stellwerk in Annaberg-Buchholz.
[DLMURL]http://www.deutschebahn.com/de/presse/presseinformationen/pi_it/4175702/ubd20130712.html[/DLMURL]



[Timo Albert]

Hallo zusammen,

nach längerer Zeit mal wieder ein paar nette Signale, oder Signale, wie sie gar nicht existieren dürften ;-)

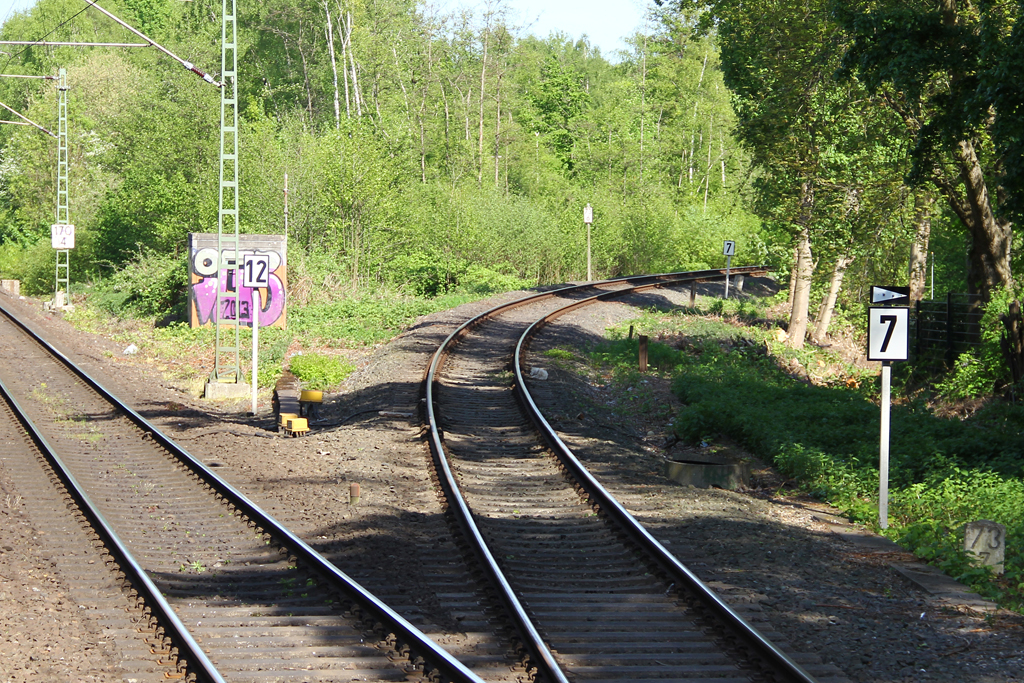

Lf 7 mit rotem Richtungspfeil am Abzweig Tiefebroich. Richtungspfeile sind am Lf7 nicht zulässig.

"Allein" stehendes Dreieck mit Spitze nach oben. Dieses Ne2 kündig das neue Ne1 am Abzweig Ruhrtal an.

Lf 7 Wahnsinn an der Ausfahrt des Bahnhof Dortmund Signal Iduna Park, Zusätzlich eine völlig sinnfreie Zuordnungstafel

Ne 3 um 180° verdreht am Haltepunkt Guxhagen. Normal sollte dieses Ne2 das Block Vorsignal der Gegenrichtung ankündigen.

Bald historisch das Formsignal mit Mastschild in Melsungen.

Man beachte die Lage vom Wirkmagnet...

Viel Spaß beim schmunzeln ;-)



[Stefan K]

Das alleinstehende weiße Dreieck am Abzweig Ruhrtal ist aber laut Signalbuch erlaubt.



[Timo Albert]

Das alleinstehende weiße Dreieck am Abzweig Ruhrtal ist aber laut Signalbuch erlaubt.

Aber nicht mit der Spitze nach oben.



[Stefan K]

Aber nicht mit der Spitze nach oben.

Da hast Du natürlich Recht.
[DOUBLEPOST=1431777682][/DOUBLEPOST]ZAT-Meldungen sind aber gemacht worden, oder?



[dblokf]

Viel Spaß beim schmunzeln ;-)

Jetzt weiß ich auch warum bei starem Wind der Betrieb eingestellt wird.
Alles richtig gemacht DB!
Hut ab.



[Timo Albert]

Ein paar Wochen sind vergangen und es gibt wieder ein paar neue Fotos ;-)

Los geht es mit einem Vorsignalwiederholer in Heinebach, der sich schon ganz als KS Signal fühlt...

Irgendwie fehlt da was an dem Ne1 in Beiseförth...

Endlich hat es für ein Foto von dem "Regelgleisanzeiger" Zs6b in Kassel Abzw Berg gereicht
Übrigens laut Signalbuch so zulässig.

Ausnahmsweise nichts falsch, aber eindrucksvoll für die Fahrmöglichkeiten im ESTW / Obervellmar

Und nun noch eine Spannende Situation aus der Hanau Nordseite Richtung Wolfgang:
Noch ist es zugedeckt, das Ne2 am Nebengleis... Hoffentlich fällt es noch vor dem entfernen der Mülltüte auf, dass es am falschen Gleis steht... Für den 1000Hz Magnet hat die Dummheit übrigens komischerweise nicht gereicht...

Aber vielleicht kündigt es ja wirklich diesen Prellbock an... statt die neue Ne1 am Gegengleis Nach Wolfgang ;-)

Viel Spaß beim schmunzeln ;-)



[DUS501]

Was hat es denn mit dem "Regelgleisanzeiger" in Kassel Berg auf sich ?? Steh da gerade auf den Schlauch. Oder meinst Du einfach das Aussehen des Zs 6 , von unten links nach oben rechts ? "Normal" ist ja andersrum....

Gruss DUS 501



[Timo Albert]

Was hat es denn mit dem "Regelgleisanzeiger" in Kassel Berg auf sich ?? Steh da gerade auf den Schlauch. Oder meinst Du einfach das Aussehen des Zs 6 , von unten links nach oben rechts ? "Normal" ist ja andersrum....

Gruss DUS 501

Ja genau. Normal wird es "andersrum" verbaut, so wie die Darstellung im Signalbuch.



[VT605]

Auch interessant die unterschiedl. Zs6-Bauformen in Obervellmar, innerhalb eines Bahnhofs.
Was ist ungewöhnlich an dem Ne1 in Beiseförth? Irgendwie stehe ich auf dem Schlauch.



[VTG]

Auch interessant die unterschiedl. Zs6-Bauformen in Obervellmar, innerhalb eines Bahnhofs.
Was ist ungewöhnlich an dem Ne1 in Beiseförth? Irgendwie stehe ich auf dem Schlauch.

Der Pfahl ist nicht angepönt.



[Vegetarier]

angepönt.

Was bedeutet "angepönt"?



[Altersstarrsinn]

"Pönen" ist norddeutsch für malen, anstreichen. Hört man besonders in Häfen, in denen Kähne frisch gepönt sind.


Gruß

A.



[Timo Albert]

Das neue Hp 0,5 in Rüsselsheim...
Sehr toll in der Beschleunigungsphase mit Licht Vorsignalwiederholer auf Vr1....
Wieder eine Schnellbremsung mehr auf Grund schlechter Kommunikation ;-)



[VT605]

Das Signal was für den Fv immer Hp0 zeigt (spätestens dort ist man auf die S-Bahn aufgelaufen).
